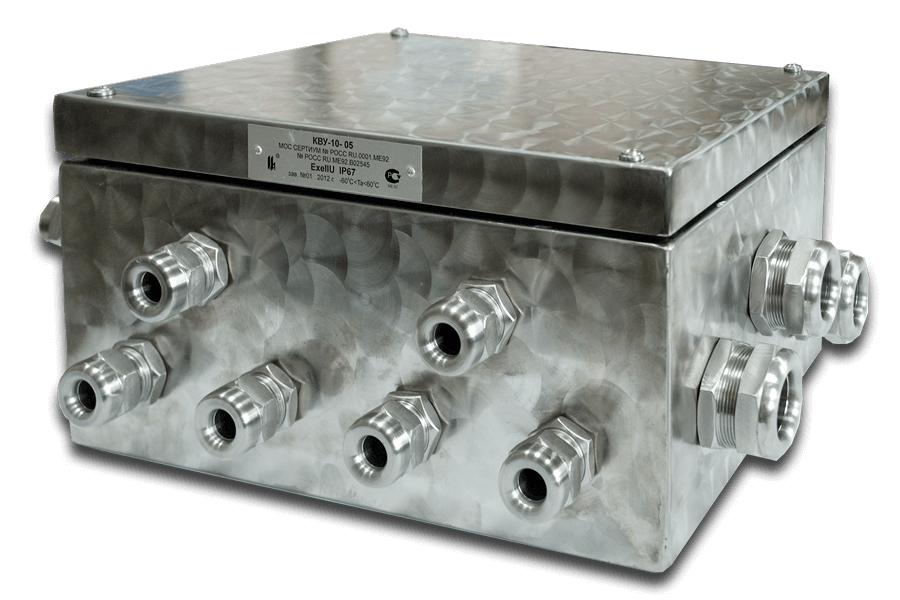

Коробка клеммная взрывозащищенная ККВ-е

Коробка клеммная взрывозащищенная ККВ-е
ККВ-е

Назначение

Коробка клеммная взрывозащищенная типа ККВ-е предназначена для размещения клеммных колодок в случае необходимости монтажа их во взрывоопасных зонах.

Технические характеристики

  • Габаритные размеры и масса представлены в таблице 2.
  • Характеристики клемм представлены в таблице 3.
  • Характеристики кабельных вводов представлены в таблицах 4 и 5.
  • Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP66 по ГОСТ 14254-96 (МЭК 529-89).

Условия эксплуатации

  • Температура окружающего воздуха – от -60 °С до +60 °С.
  • Относительная влажность воздуха – 95% при +35 °С и более низких температурах с конденсацией влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
  • Атмосферное давление – от 630 до 800 мм рт. ст.

Взрывозащита

Клеммная коробка ККВ-е соответствует техническому регламенту «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) и выполнена во взрывозащищенном исполнении.

  • Уровень взрывозащиты – «взрывобезопасный».
  • Вид взрывозащиты – «защита вида "е"» по ГОСТ Р МЭК 60079-7-2012.
  • Маркировка взрывозащиты – 1Ex e II T4 Gb X по ГОСТ Р МЭК 60079-0-2011.
  • Сертификат соответствия МОС «Сертиум» № TC RU C-RU.ME92.B.00058 включен в Национальную часть единого реестра выданных сертификатов соответствия, оформленных по единой форме.

Взрывозащищенное исполнение ККВ-е обеспечивают:

  1. Корпус взрывозащищенный универсальный типа КВУ-10 ЦКЛГ.301129.001 ТУ (Сертификат соответствия № TC RU C-RU.ME92.B.00352 МОС "Сертиум").
  2. Взрывозащищенные кабельные вводы КВВ ЦКЛГ.687151.000 ТУ (Сертификат соответствия № TC RU C-RU.ME92.B.00535 МОС "Сертиум").
  3. Взрывозащищенные кабельные вводы КВВ-е ЦКЛГ.687151.001 ЦКЛГ.687151.000 ТУ (Сертификат соответствия № TC RU C-RU.ME92.B.00355 МОС "Сертиум").
  4. Ex-клеммы с маркировкой ExeII U (сертификат соответствия НАНИО "ЦСВЭ" №РОСС DE.ГБ05.В03461)
  5. Заземляющие контакты фирмы PHOENIX CONTACT.

Исполнения

Коробка клеммная взрывозащищенная ККВ-е выполнена в соответствии с ЦКЛГ.685631.001 ТУ и выпускается в исполнениях, приведенных в таблице 1.

Таблица 1. Исполнения коробки клеммной взрывозащищенной ККВ-е
Обозначение исполнения коробки Шифр исполнения коробки Шифр исполнения корпуса Максимальное количество кабельных вводов на одной стороне

Примечания.

  1. Исполнения ККВ-е отличаются размером применяемого корпуса КВУ-10, количеством и типом клемм, количеством, расположением и типом кабельных вводов КВВ и КВВ-e, выбираемых при заказе.
  2. Максимальное количество кабельных вводов на одной стороне корпуса справедливо для присоединительной резьбы М12, М16 и М20, в остальных случаях количество устанавливаемых кабельных вводов согласовывается дополнительно.
ЦКЛГ.685631.001-00 ККВ-е-0 КВУ-10 А, Б, В, Г – 4

ЦКЛГ.685631.001-01

ККВ-е-1 КВУ-10-01 А, Б, В, Г –  5
ЦКЛГ.685631.001-02 ККВ-е-2 КВУ-10-02 А, B  – 12; Б, Г – 4
ЦКЛГ.685631.001-03

ККВ-е-3 КВУ-10-03 А, B – 15; Б, Г – 5
ЦКЛГ.685631.001-04 ККВ-е-4 КВУ-10-04 А, Б, В, Г –  15

Габаритные размеры и масса исполнений ККВ-е представлены в таблице 2.

Таблица 2. Габаритные размеры и масса ККВ-е
Шифр исполнения коробки Габаритные размеры, B×L×H, мм Габаритные размеры с кабельными вводами,
B1×L1×H1, мм
Масса, кг
ККВ-е-0

150×150×80 320×320×80 3,5
ККВ-е-1

200×200×80 370×370×80 4,5
ККВ-е-2 300×150×80 470×320×80 5,5
ККВ-е-3

360×200×120 530×370×120 6,5

ККВ-е-4

360×360×120 530×530×120 8,5

Обозначения исполнений по типу клемм приведены в таблице 3.

Таблица 3. Исполнения по типу клемм
Код исполнения клеммы Тип клеммы Сечение жил присоединяемого кабеля, мм2 Максимальное подводимое напряжение, В Максимальный ток на один контакт, А Максимальное количество клемм (ККВ-е-0/ ККВ-е-1 ККВ-е-2/ ККВ-е-3/ ККВ-е-4) Примечание

Примечания.

  1. При эксплуатации ККВ-е при температуре окружающей среды выше 40 °С значения токов через клемму не должны превышать 2/3 значений, указанных в таблице 3.
  2. В комплект поставки ККВ-е могут быть включены дополнительные монтажные элементы, поставляемые фирмой PHOENIX CONTACT для оборудования клемм:
    1. концевые панели для организации нескольких групп клемм;
    2. изолирующая панель для выполнения повышенной электроизоляции между соседними клеммами в составе одной группы;
    3. замыкающие контакты на 2, 3 и 10 позиций;
    4. замыкающие контакты для организации электрической связи между разнесенными клеммами.
  3. При установке дополнительных концевых и изолирующих панелей общее число установленных клемм будет меньше указанного в таблице 3.
1

UK 2,5N 0,2–2,5 550 22 15/25/45/60/60

2

UK 5N

0,2–4,0 690 20 15/20/35/45/45
5 USLKG 2,5N 0,2–2,5 20 15/25/45/60/60 Заземляющий контакт
8 UK6N 0,2–6,0 690 20 10/15/30/35/35

Обозначения исполнений кабельного ввода по способу монтажа кабеля приведены в таблице 4. Обозначения исполнений кабельного ввода по диаметру кабеля приведены в таблице 5.

Таблица 4. Обозначения исполнений кабельного ввода по способу монтажа кабеля
Обозначение
исполнений
кабельного
ввода
Код
исполнения
кабельного
ввода
Шифр
кабельного
ввода
Способ монтажа кабеля

Примечание. Для исполнений КВВ-5 условный проход меньше на 4 мм относительно Ду металлорукава

ЦКЛГ.687151.000-00 1 КВВ-1-1 Электромонтаж кабеля в трубе
ЦКЛГ.687151.000-02 2 КВВ-2-1 Электромонтаж бронированного кабеля
ЦКЛГ.687151.000-04 3 КВВ-3-1 Электромонтаж кабеля в металлорукаве
ЦКЛГ.687151.000-06 4 КВВ-4-1 Электромонтаж кабеля без дополнительной оболочки
ЦКЛГ.687151.000-08 5 КВВ-5-1 Электромонтаж кабеля в металлорукаве с ПВХ оболочкой
ЦКЛГ.687151.001-00

6 КВВ-е Электромонтаж кабеля без дополнительной оболочки
Таблица 5. Исполнения кабельного ввода
Код исполнения
кабельного ввода
по диаметру кабеля
Минимальный и
максимальный диаметр
уплотняемого кабеля, мм
Обозначение
присоединительной
резьбы
1 6—8 М12×1,5
2 8—10 М16×1,5
3 10—13 М20×1
4 13—16 М24×1,5
5 16—20 М27×1,5
6 20—24 М33×1,5

Шифр исполнения клеммной коробки ККВ-е при заказе должен формироваться, как показано ниже:

Шифр исполнения клеммной коробки ККВ-е

Пример записи обозначения клеммной коробки исполнения ККВ-е-1 с клеммами UK2,5N - 15 шт., с тремя кабельными вводами КВВ-е для монтажа кабеля диаметром 18 мм на стороне А и двумя кабельными вводами КВВ-е для диаметром 14 мм на стороне В при заказе:

Коробка клеммная ККВ-е-1-115-А365-В264 ЦКЛГ.685631.001-01
ЦКЛГ.685631.001 ТУ *

Пример записи обозначения клеммной коробки исполнения ККВ-е-2 с клеммами UK5N - 20 шт., с двумя кабельными вводами КВВ-е для монтажа кабеля диаметром 24 мм на стороне А и двумя кабельными вводами КВВ-2-1 для монтажа бронированного кабеля диаметром 14 мм и двумя кабельными вводами КВВ-3-1 для монтажа кабеля диаметром 12 мм в металлорукаве на стороне В при заказе:

Коробка клеммная ККВ-е-2-220-А266-В(224-234) ЦКЛГ.685631.001-02 ЦКЛГ.685631.001 ТУ *

Пример записи обозначения кклеммной коробки исполнения ККВ-е-3 с клеммами UK2,5N - 60 шт., с четырьмя кабельными вводами КВВ-3-1 для монтажа кабеля диаметром 14 мм в металлорукаве на стороне А, шестью кабельными вводами КВВ-е для монтажа кабеля диаметром 9 мм в металлорукаве на стороне В при заказе:

Коробка клеммная ККВ-е-3-160-А434-В662 ЦКЛГ.685631.001-03 ЦКЛГ.685631.001 ТУ *

* Внимание! При заказе необходимо дополнительно указать тип и размер присоединительной резьбы к трубе для кабельного ввода КВВ-1-1, диаметр по внешней оболочке кабеля и диаметр после разделки брони для КВВ-2-1, условный проход металлорукава для КВВ-3-1 и КВВ-5-1

Монтаж

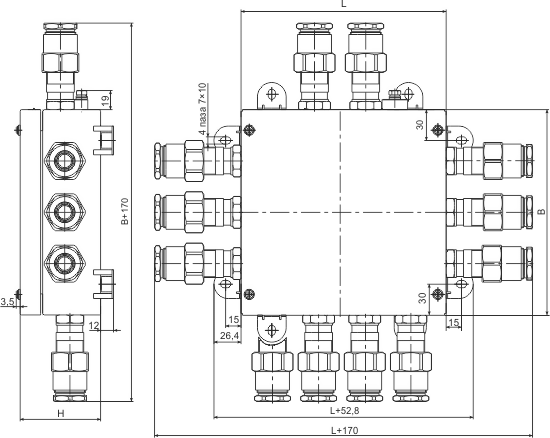

Установочные размеры взрывозащищенных клеммных коробок ККВ-е приведены на рисунке 1.

Установочные размеры ККВ-е
Рис. 1. Установочные размеры взрывозащищенных распределительных коробок ККВ-е.
