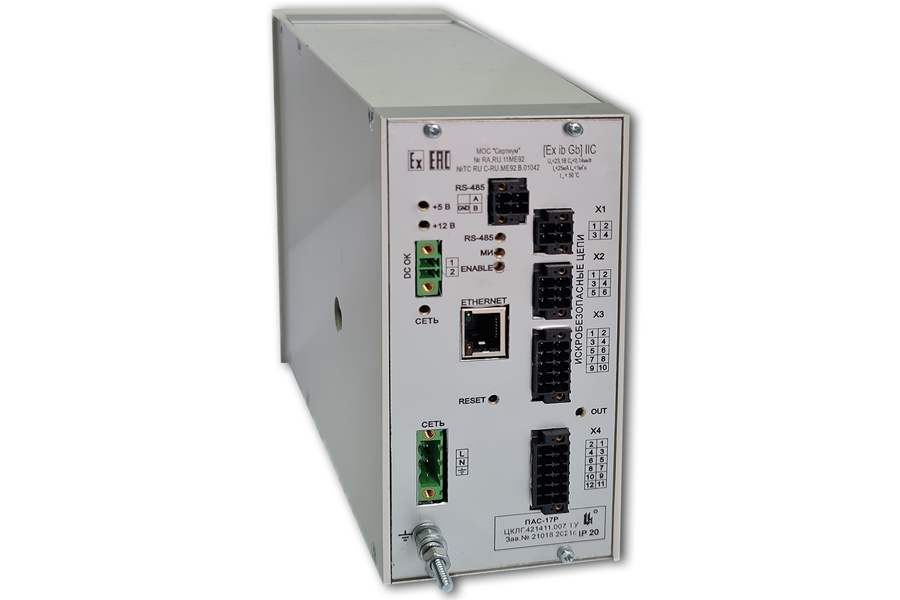

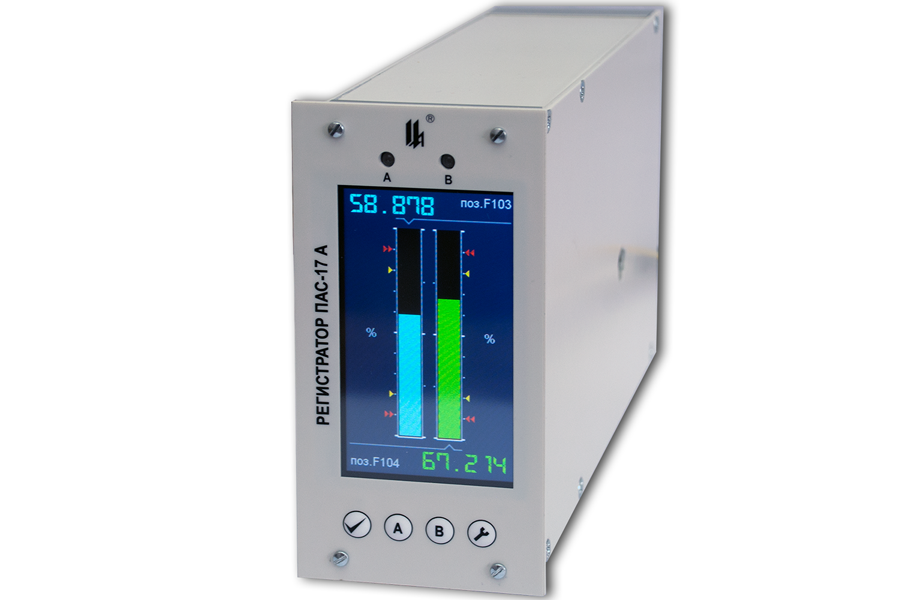

Малоканальный контроллер с функцией регулирования ПАС-17Р
ПАС-17Р

Назначение

Прибор ПАС-17Р является специализированным графическим программируемым микропроцессорным контроллером, предназначенным для ввода и обработки дискретных и аналоговых входных сигналов от датчиков состояния технологических объектов и выдачи управляющих сигналов на исполнительные механизмы, расположенные во взрывоопасных зонах.

Функции

  • Прием дискретных сигналов от двухпозиционных датчиков состояния технологических параметров и оборудования во взрывоопасных зонах помещений и наружных установок, в том числе сигналов, соответствующих стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR).
  • Прием и преобразование сигналов от аналоговых первичных преобразователей с выходным сигналом 4–20 мА по ГОСТ 26.011-80, эксплуатируемых во взрывоопасных зонах и в обычных условиях.
  • Прием и преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 или термопар с НСХ по ГОСТ Р 8.585-2001, эксплуатируемых во взрывоопасных зонах помещений и наружных установок.
  • Выдача сигналов 4–20 мА по ГОСТ 26.011-80 по выходным искробезопасным цепям.
  • Формирование управляющих сигналов по ПИД закону регулирования в различных режимах.
  • Архивирование в энергонезависимой памяти последовательности поступления дискретных входных сигналов, даты и времени возникновения аварийных событий, а также трендов 2-х аналоговых сигналов.
  • Отображение на сенсорном графическом дисплее данных в виде численных значений, трендов, барграфов и информационных сообщений, а также органов управления.
  • Связь с верхним уровнем контроля и управленияпо локальной сети с интерфейсом RS-485, в режиме SLAVE по протоколу Modbus, а также по локальной сети с интерфейсом Ethernet.

Технические характеристики

  • Количество входных сигналов:
    • дискретных: датчики типа «сухой контакт» или индуктивные датчики, соответствующие стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR) – 6;
    • аналоговых:
      1. сигналы от термопар или термометров сопротивления – 2;
      2. токовые сигналы 4–20 мА – 2.
  • Количество выходных аналоговых сигналов 4–20 мА – 2.
  • 2 контура ПИД регулирования с возможностью конфигурирования в режимах: повторитель / одноконтурный / каскадный.
  • Сенсорный графический дисплей 4.3".
  • Электрическое питание от сети переменного тока:
    • напряжение – 220 В с допускаемым отклонением от -15 до +10%;
    • частота – 50 Гц с допускаемым отклонением ±2%.
  • Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 20 по ГОСТ 14254-2015 (IEC 60529:2013).
  • Габаритные размеры – не более 122×173×214 мм.
  • Масса – не более 2,0 кг.

Условия эксплуатации

  • Температура окружающего воздуха – от +5 до +50 °С.
  • Относительная влажность воздуха – 80% при температуре +35 °С и более низких температурах без конденсации влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15 мм.
  • Атмосферное давление – от 630 до 800 мм рт. ст.

Взрывозащита

ПАС-17Р соответствует техническому регламенту ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и может быть использован в составе систем противоаварийной защиты.

Взрывозащищенное исполнение ПАС-17Р обеспечивается выполнением требований ГОСТ 31610.0-2014 (IEC 60079-0:2011) и видом взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ 31610.11-2014 (IEC 60079-11:2011) входных цепей модуля МУВВ.

Исполнения

Конструктивно в корпусе ПАС-17Р размещаются:

  1. Модуль питания МП-05.
  2. Модуль центрального процессора МЦП-5КЕ.
  3. Модуль индикации МГИ-17.
  4. Модуль универсального ввода-вывода МУВВ.

Прибор ПАС-17Р выполнен в соответствии с ЦКЛГ.421411.007 ТУ.

Пример записи обозначения ПАС-17Р при заказе:

Прибор ПАС-17Р ЦКЛГ.421411.007, ЦКЛГ.421411.007 ТУ

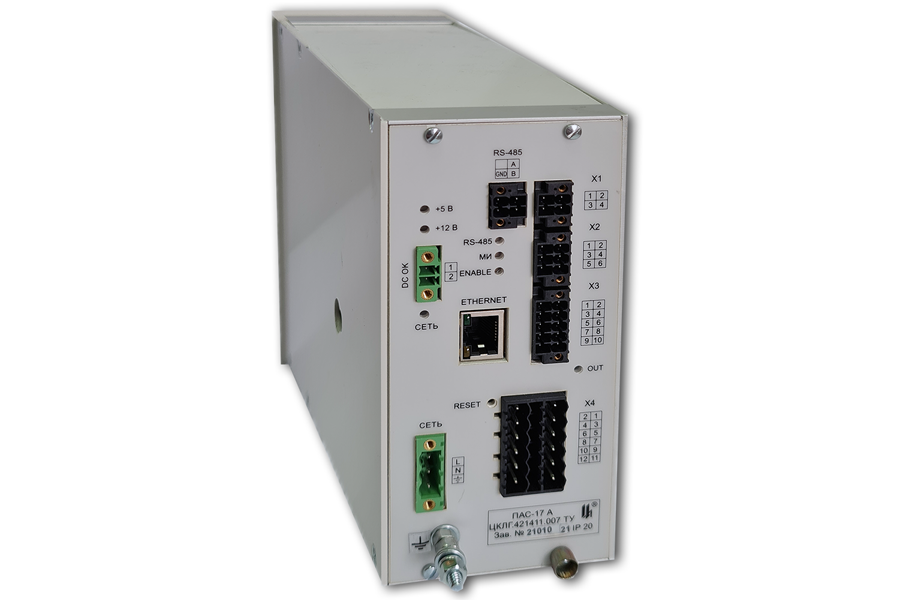

Монтаж

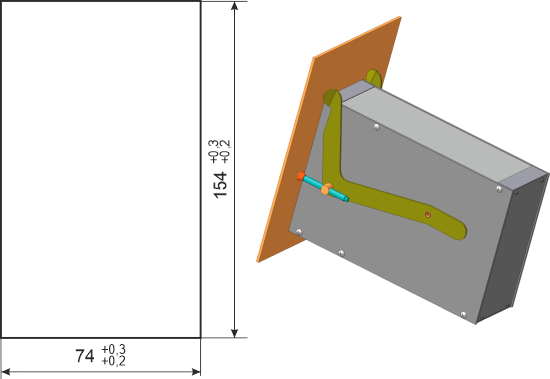

Конструктивно устройство состоит из одного блока, предназначенного для щитового монтажа. Монтажный вырез в щите показан на рисунке 1.

Монтажный вырез в щите для ПАС-17Р
Рис. 1. Монтажный вырез в щите для ПАС-17Р.

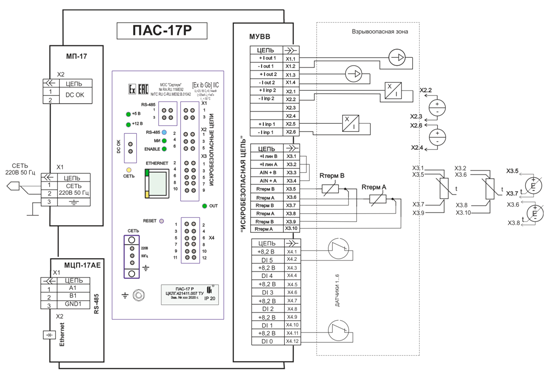

Схема электрических подключений ПАС-17Р преедставлена на рисунке 2.

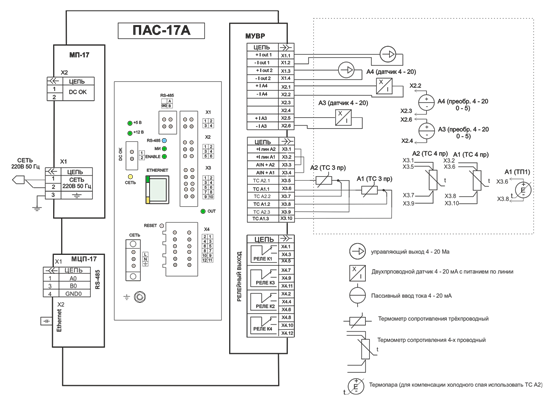

Схема электрических подключений ПАС-17Р
Рис. 2. Схема электрических подключений ПАС-17Р.
