Кабельный ввод взрывозащищённый КВВ-е

Отредактировано 31.05.2016

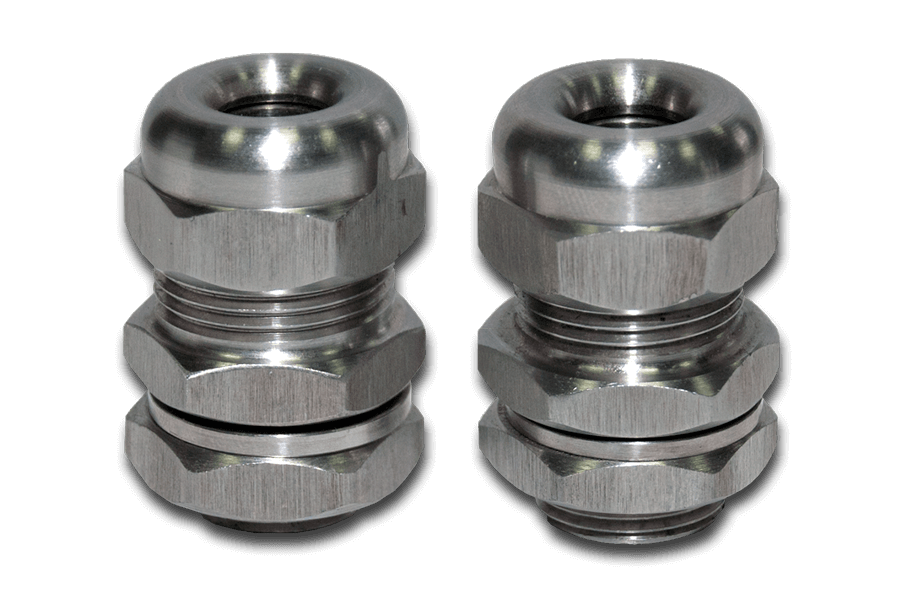

Кабельный ввод взрывозащищённый КВВ-е
КВВ-е

Назначение

Кабельный ввод взрывозащищенный КВВ-е предназначен для ввода гибких кабелей во взрывозащищенное электрооборудование и соответствует техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".

Технические характеристики

  • Степень защиты от внешних воздействий, обеспечиваемая оболочкой, – IP67 по ГОСТ 14254-96.
  • Масса – не более 0,5 кг.

Условия эксплуатации

  • Температура окружающего воздуха – от -60 до +60 °С.
  • Относительная влажность воздуха – 100% при 40 °С и более низких температурах, с конденсацией влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
  • Атмосферное давление – от 630 до 800 мм рт. ст.

Взрывозащита

Кабельный ввод КВВ-е выполнен во взрывозащищенном исполнении и соответствует техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".

  • Вид взрывозащиты – «защита вида “е”» по ГОСТ Р МЭК 60079-7-2012.
  • Маркировка взрывозащиты – ЕхеIIU по ГОСТ Р МЭК 60079-0-2011.
  • Сертификат соответствия МОС «Сертиум» № TC RU C-RU.ME92.B.00355 включен в Национальную часть единого реестра выданных сертификатов соответствия, оформленных по единой форме.
Особенности конструкции КВВ-е
Особенности конструкции КВВ-е

Особенности конструкции

Кабельный ввод состоит из корпуса 1 с присоединительной резьбой D, размер под ключ S1. В проточке корпуса устанавливается резиновый сальник 2, внутренний размер d которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей. Необходимая степень уплотнения обеспечивается поджатием сальника 2 втулкой 3 при помощи колпачковой гайки 4, размер под ключ S2. Крепление корпуса 1 на стенке 6 оборудования заказчика осуществляется через уплотнительную прокладку 5 гайкой 7. На гранях шестигранника корпуса 1 нанесена необходимая информация.

Исполнения

Кабельный ввод КВВ-е выполнен в соответствии с ЦКЛГ.687151.001 ТУ. Исполнения КВВ-е приведены в таблице 1.

Таблица 1. Исполнения кабельного ввода КВВ-е
Обозначение исполнения Шифр исполнения Минимальный и максимальный диаметр
уплотняемого кабеля, мм
Справочное значение
присоединительной резьбы
ЦКЛГ.687151.001-00 КВВ-е-М16-8 6–8 М16
ЦКЛГ.687151.001-01 КВВ-е-М16-10 8–10 М16
ЦКЛГ.687151.001-02 КВВ-е-М20-13 10–13 М20
ЦКЛГ.687151.001-03 КВВ-е-М24-16 13–16 М24
ЦКЛГ.687151.001-04 КВВ-е-М27-20 16–20 М27
ЦКЛГ.687151.001-05 КВВ-е-М33-24 20–24 М33

Кабельный ввод КВВ-е может изготавливаться из следующих материалов: алюминиевого сплава Д16Т ГОСТ 4784-97, стали Ст10 ГОСТ 1050-88, латуни ЛС 59 ГОСТ 15527-2004 или нержавеющей стали 12Х18Н10Т ГОСТ 5632-72. Обозначение марки материала указывается при заказе.

Пример записи обозначения кабельного ввода для электромонтажа кабеля с присоединительной резьбой М24×1,5 и внешним диаметром 16 мм из нержавеющей стали при заказе:

КВВ-е-М24×1,5-16 12Х18Н10Т ЦКЛГ.687151.001-03 ЦКЛГ.687151.001 ТУ

Монтаж

КВВ-е рассчитан на монтаж в отверстия корпуса с толщиной стенки от 1,0 до 2,0 мм. Уплотнение при монтаже осуществляется за счет прокладки, входящей в комплект поставки кабельного ввода. Резьбовое соединение корпуса кабельного ввода и гайки стопорят герметиком Унигерм-7 ТУ 2257-406-00208947-2004 или аналогичным герметиком для стопорения резьбы.
