Модули центрального процессора МЦП-5К, МЦП-5С, модуль питания МП-5, модуль бесперебойного питания МБП-2011/12

Отредактировано 11.09.2023

Модуль центрального процессора МЦП-5К

  • Обозначение исполнения ЦКЛГ.426469.012.
  • Предназначен для всех исполнений ПАС-05, кроме ПАС-05-8С и ПАС-05-16СD со встроенной HMI-панелью.

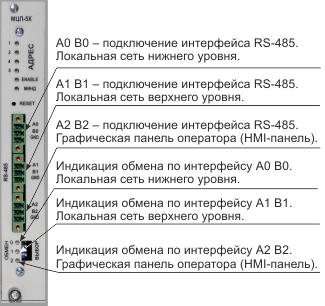

МЦП-5К Схема электрических подключений МЦП-5К
Схема электрических подключений МЦП-5К

Модуль центрального процессора МЦП-5С

  • Обозначение исполнения ЦКЛГ.426469.015.
  • Предназначен для ПАС-05-8С со встроенной HMI-панелью.

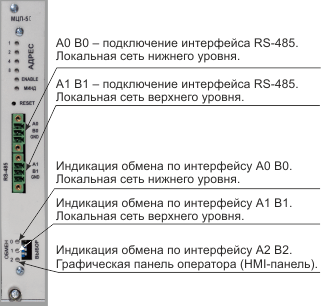

МЦП-5С Схема электрических подключений МЦП-5С
Схема электрических подключений МЦП-5С
МЦП-5С Схема электрических подключений МЦП-5СD
Схема электрических подключений МЦП-5СD

Модуль центрального процессора МЦП-5СD

  • Модуль центрального процессора для исполнений ПАС-05-8CD, ПАС-05-16CD.
  • Конфигурирование внутреннего ПО с использованием 120 функциональных блоков (ФБЛ) и инструментальным программным комплексом промышленной автоматизации CODESYS.
  • В CODESYS для программирования доступны все пять определяемых стандартом IEC 61131-3 (МЭК 61131-3) языков:
    1. IL (Instruction List) – ассемблер-подобный язык;
    2. ST (Structured Text) – Pascal-подобный язык;
    3. LD (Ladder Diagram) – язык релейных схем;
    4. FBD (Function Block Diagram) – язык функциональных блоков;
    5. SFC (Sequential Function Chart) – язык диаграмм состояний.
    6. На выходе Ethernet модуля МЦП-5CD обеспечиваются сигналы интерфейса Ethernet, доступ к данным через OPC сервер CODESYS.OPC.02.
МП-05 Схема электрических подключений МП-05
Схема электрических подключений МП-05

Модуль питания МП-05

  • Обозначение исполнения ЦКЛГ.436614.007.
  • Питание от сети переменного тока напряжением 220 В, частотой 50 Гц.

Модуль бесперебойного питания МБП-2011/12

  • Обозначение исполнения ЦКЛГ.436431.006.
  • Любое исполнение ПАС-05 кроме ПАС-05-8С может быть снабжено модулем бесперебойного питания МБП-2011/12.
  • МБП-2011/12 занимает одно место в кросс-плате, и количество мест для модулей ввода-вывода при его установке уменьшается на 1.
  • Время работы на модуле МБП-2011/12 при максимальном энергопотреблении – не менее 15 мин.
